Kết cấu nhà xưởng: Cấu tạo, yêu cầu thiết kế & quy trình thi công

Kết cấu nhà xưởng hiện nay chủ yếu sử dụng hệ khung thép tiền chế vì khả năng chịu lực tốt, thi công nhanh và tiết kiệm chi phí. Một hệ thống kết cấu hoàn chỉnh bao gồm 4 thành phần chính: nền móng, hệ khung chính, kết cấu phụ và hệ thống bao che, phụ kiện. Bài viết dưới đây sẽ phân tích chuyên sâu về cấu tạo, yêu cầu thiết kế và quy trình thi công, giúp chủ đầu tư có cái nhìn toàn diện để kiểm soát chi phí xây dựng hiệu quả nhất.

Kết cấu nhà xưởng là hệ thống các cấu kiện chịu lực (như móng, cột, dầm, khung) được liên kết với nhau để chống đỡ trọng lượng của chính công trình và các tác động bên ngoài như gió, bão, máy móc sản xuất. Việc lựa chọn sai kết cấu có thể dẫn đến những hậu quả nghiêm trọng như lãng phí vật tư, công trình nhanh xuống cấp hoặc không đáp ứng được các tiêu chuẩn về an toàn phòng cháy chữa cháy (PCCC) hiện nay.

Việc sở hữu một thiết kế kết cấu nhà xưởng tối ưu mang lại nhiều giá trị:

• Độ bền và tuổi thọ: Việc lựa chọn vật liệu (thép, bê tông) và phương pháp tính toán chuẩn xác sẽ giúp công trình chống lại sự bào mòn của thời gian và các tác động hóa học trong môi trường sản xuất.
• Khả năng chịu tải trọng:

• Kết cấu phải đảm bảo chịu được tải trọng tĩnh (trọng lượng máy móc, thiết bị cố định, hàng hóa lưu trữ).
• Kết cấu phải chịu được tải trọng động (tải trọng của cầu trục di chuyển, rung động của máy móc sản xuất, áp lực gió).

• An toàn công trình: Kết cấu nhà xưởng phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn TCVN về kết cấu thép, bê tông và đặc biệt là yêu cầu phòng cháy chữa cháy (PCCC) để bảo vệ tính mạng con người và tài sản.

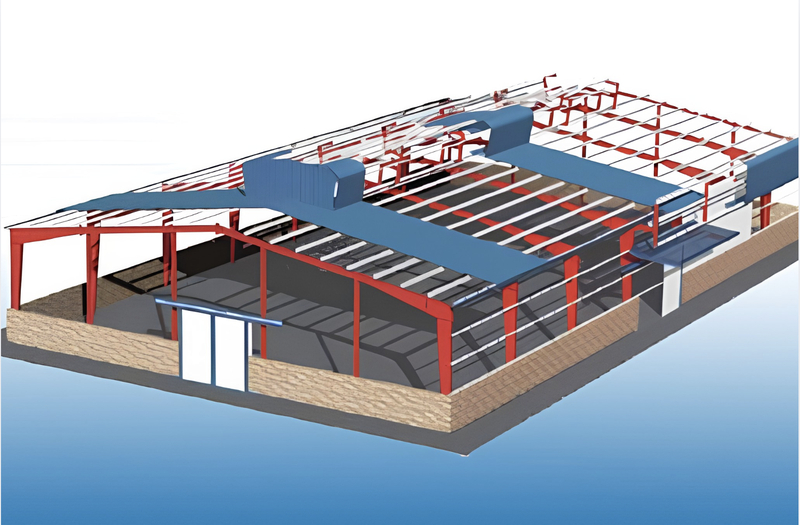

Một hệ thống kết cấu nhà xưởng tiêu chuẩn thường được chia thành 4 nhóm thành phần chính: kết cấu móng, khung chính, xà gồ và giằng, hệ bao che, phụ kiện và vật liệu bổ trợ, tạo nên sự chắc chắn cho toàn bộ công trình:

2.1. Hệ kết cấu móng

Móng là bộ phận truyền tải toàn bộ trọng lượng công trình xuống nền đất. Tùy vào địa chất, kỹ sư sẽ lựa chọn:

• Móng đơn: Dành cho nền đất cứng, chịu tải trọng vừa.
• Móng cọc: Dành cho nền đất yếu, cần ép cọc để đảm bảo ổn định.
• Hệ giằng móng: Giúp liên kết các móng đơn lại với nhau, chống lún lệch.

2.2. Hệ thống khung chính

Được ví như "xương sống" của nhà xưởng, hệ khung chính quyết định hình dáng và khả năng chịu lực tổng thể của tòa nhà, bao gồm:

• Cột thép: Thường dùng thép hình H hoặc I tổ hợp, chịu lực nén thẳng đứng. Cột thép được thiết kế dựa trên tải trọng mái và tải trọng cầu trục (nếu có).
• Dầm thép: Hệ thống dầm chính liên kết các cột, giúp chịu lực uốn và phân bổ tải trọng sàn hoặc máy móc (đối với xưởng nhiều tầng).
• Kèo thép: Kèo thép có nhiệm vụ vượt nhịp (khẩu độ), đỡ hệ mái. Kèo được thiết kế để nâng đỡ hệ mái với độ dốc tiêu chuẩn từ 10% - 15%, giúp đảm bảo khả năng thoát nước mưa nhanh chóng.
• Bu lông neo: Hệ thống bu lông neo cường độ cao giúp cố định chân cột thép vào móng bê tông, tạo nên kết cấu thống nhất và kiên cố.

2.3. Hệ thống xà gồ và giằng

Hệ thống xà gồ và giằng là các bộ phận kết nối phụ không thể thiếu để duy trì sự ổn định nhà xưởng, giúp nhà xưởng không bị biến dạng trước các tác nhân môi trường:

• Xà gồ: Thường có dạng chữ C hoặc Z, được lắp đặt với khoảng cách từ 1m - 1.5m để đỡ các tấm lợp mái và vách.
• Hệ giằng: Bao gồm giằng mái, giằng cột và giằng xà gồ. Đây chính là "chìa khóa" giúp toàn bộ hệ khung không bị biến dạng hoặc đổ sập dưới tác động của gió bão.

2.4. Hệ bao che, phụ kiện và vật liệu bổ trợ

Hệ bao che, phụ kiện và vật liệu bổ trợ có tác dụng bảo vệ không gian sản xuất bên trong khỏi các tác động của thời tiết và đảm bảo điều kiện làm việc:

• Tôn mái và vách: Sử dụng tôn mạ màu hoặc các loại tấm Panel (PU/EPS) có khả năng cách nhiệt tốt.
• Vật liệu cách nhiệt: Sử dụng túi khí cách nhiệt, bông thủy tinh hoặc bông khoáng bên dưới lớp tôn để giảm nhiệt độ và tiếng ồn, tạo môi trường làm việc thông thoáng.
• Hệ thống thông gió và làm mát: Thiết kế đảm bảo lưu thông không khí liên tục và tận dụng ánh sáng tự nhiên, giúp điều hòa nhiệt độ bên trong phân xưởng.
• Cửa ra vào (Cửa chính và Cửa ngách): Thường là cửa cuốn, cửa trượt hoặc cửa thép chống cháy, kích thước được thiết kế phù hợp với xe vận chuyển và lối thoát hiểm.
• Máng xối và ống thoát nước: Thiết kế này giúp thu gom nước mưa triệt để, ngăn chặn hoàn toàn tình trạng thấm dột gây hư hỏng kết cấu và máy móc.

Khi triển khai thiết kế kết cấu nhà xưởng công nghiệp, chủ đầu tư và đơn vị nhà thầu cần đặc biệt chú trọng việc tuân thủ các nguyên tắc kỹ thuật và căn cứ pháp lý:

• Quy chuẩn xây dựng Việt Nam theo Quyết định số 682/BXD-CSXD
• Quy chuẩn xây dựng Việt Nam theo Quyết định số 439/BXD-CSXD
• Tiêu chuẩn xây dựng nhà xưởng sản xuất công nghiệp mới nhất.

3.1. Thiết kế khẩu độ và bước cột phù hợp dây chuyền sản xuất

Kết cấu phải được tính toán dựa trên sơ đồ bố trí máy móc thực tế của doanh nghiệp. Bạn cần tối ưu hóa khoảng cách giữa các cột (bước cột) và chiều rộng nhà xưởng (khẩu độ) để tạo không gian thông thoáng, không gây cản trở cho lối di chuyển của xe nâng hay các dây chuyền lắp ráp dài. Một thiết kế nhịp lớn không cột giữa sẽ mang lại sự linh hoạt tối đa cho việc thay đổi công năng sản xuất sau này.

3.2. Đảm bảo khả năng chịu tải trọng dư để mở rộng tương lai

Thiết kế kết cấu tải trọng nhà xưởng cần tính toán đến khả năng phát triển của doanh nghiệp trong 5 - 10 năm tới:

• Cấu tạo nền: Nền bê tông phải có cốt thép chịu lực, chống va đập và chịu được sự ăn mòn hóa chất (axit, kiềm). Lớp lót cứng bên dưới tối thiểu dày 0,1m.
• Cấu tạo hệ móng và khung chính: Bạn nên yêu cầu kỹ sư tính toán dư tải trọng khoảng 15 - 20% khi thiết kế. Điều này cho phép doanh nghiệp lắp thêm cầu trục, nâng thêm tầng lửng hoặc nối dài xưởng mà không cần gia cố tốn kém.

3.3. Tuân thủ nghiêm ngặt tiêu chuẩn PCCC mới nhất

Kết cấu nhà xưởng bắt buộc phải tuân thủ quy chuẩn QCVN 06:2022/BXD. Cụ thể, các cấu kiện thép chịu lực chính phải được bảo vệ bằng sơn chống cháy hoặc bọc tấm thạch cao cách nhiệt để đảm bảo khả năng chịu lực tối thiểu từ 60 đến 120 phút khi xảy ra hỏa hoạn, giúp có đủ thời gian cho công tác cứu hộ và thoát hiểm.

3.4. Tối ưu hóa hệ thống thông gió và chiếu sáng tự nhiên

Thiết kế cần tận dụng tối đa hệ thống cửa trời (skylight) trên mái và lam gió ở vách tường để lấy ánh sáng và gió tự nhiên. Điều này giúp giảm nhiệt độ bên trong xưởng từ 3 - 5 độ C và cắt giảm đáng kể chi phí chiếu sáng ban ngày, tạo môi trường làm việc dễ chịu cho công nhân.

3.5. Đảm bảo độ dốc mái và hệ thống thoát nước chuẩn xác

Hệ thống thoát nước kém là nguyên nhân hàng đầu dẫn đến rỉ sét và hư hỏng máy móc bên trong xưởng. Vì vậy, một thiết kế kết cấu nhà xưởng cần đảm bảo theo QCVN 4604:2012:

• Độ dốc mái (tùy vật liệu):

• Tấm lợp: 30% - 40%.
• Tôn múi: 15% - 20%.
• Ngói: 50% - 60%.
• Bê tông cốt thép: 5% - 8% (nếu dưới 8% phải có khe nhiệt và lớp chống thấm chuyên dụng).

• Hệ thống thoát nước: Mái có nhịp rộng trên 24m hoặc cao trên 5,4m cần có hệ thống ống dẫn thoát nước. Các cửa mái giật cấp trên 2,4m phải bố trí máng hứng nước mưa.
• Cửa mái: Phải lắp kính thẳng đứng nếu dùng mục tiêu chiếu sáng/thông gió; chiều dài không quá 8,4m.

3.6. Yêu cầu đối với tường, vách ngăn

Thiết kế đối với tường, vách ngăn cần được tính toán dựa trên quy mô công trình và đặc thù ngành hàng sản xuất để đảm bảo tính an toàn, thẩm mỹ và khả năng tùy biến không gian:

• Vật liệu: Tùy quy mô để chọn gạch, bê tông cốt thép hoặc tôn. Tường ngoài bằng vật liệu nhẹ thì phần chân tường phải làm bằng gạch/đá/bê tông có lớp chống ẩm dày 20cm.
• Lắp đặt: Tường ngăn trong phân xưởng cần thiết kế linh hoạt để dễ dàng tháo lắp.

3.7. Khả năng bảo trì và sửa chữa dễ dàng

Kết cấu nhà xưởng nên được thiết kế sao cho dễ dàng bảo trì và sửa chữa, đặc biệt là với các thành phần dễ bị hao mòn hoặc cần bảo dưỡng định kỳ như mái, hệ thống thông gió, hệ thống đường điện nước.

Quy trình thi công kết cấu nhà xưởng được thực hiện bài bản qua các bước sau để đảm bảo chất lượng công trình:

• Giai đoạn 1 - Khảo sát và thiết kế: Đơn vị tư vấn tiến hành đo đạc địa hình, khảo sát địa chất kỹ lưỡng để xác định phương án xử lý nền móng tối ưu và bố trí mặt bằng thi công hợp lý. Đội ngũ kỹ sư lập bản vẽ kỹ thuật chi tiết, tính toán chính xác khả năng chịu lực của các cấu kiện thép dựa trên nhu cầu sử dụng thực tế của doanh nghiệp.
• Giai đoạn 2 - Gia công cấu kiện tại xưởng: Trong thời gian triển khai làm nền móng tại công trường, các cấu kiện cột và kèo thép được nhà máy sản xuất sẵn theo tiêu chuẩn nghiêm ngặt. Quy trình này giúp kiểm soát chất lượng nguyên vật liệu và đảm bảo độ chính xác tuyệt đối cho từng chi tiết lắp ghép.
• Giai đoạn 3 - Lắp dựng kết cấu tại công trường: Nhà thầu sử dụng hệ thống cần cẩu chuyên dụng để lắp ghép các cấu kiện thép dựa trên sơ đồ bu lông đã định vị. Đây được coi là khâu quan trọng nhất trong toàn bộ quy trình, đòi hỏi đội ngũ công nhân có tay nghề và kỹ thuật cao để đảm bảo độ thẳng đứng và ổn định của khung xương.
• Giai đoạn 4 - Hoàn thiện và kiểm tra chất lượng: Đội ngũ giám sát thực hiện kiểm tra độ kín khít của hệ thống mái tôn, rà soát độ chắc chắn của từng mối hàn và bu lông liên kết. Các cấu kiện bị trầy xước trong quá trình vận chuyển sẽ được sơn dặm lại để đảm bảo tính thẩm mỹ và khả năng chống ăn mòn.
• Giai đoạn 5 - Nghiệm thu và bàn giao: Chủ đầu tư phối hợp cùng nhà thầu tiến hành nghiệm thu thực tế dựa trên các tiêu chí kỹ thuật đã ký kết. Sau khi đạt chuẩn, nhà thầu bàn giao toàn bộ hồ sơ kỹ thuật, hồ sơ hoàn công và chính thức đưa công trình vào vận hành sản xuất.
• Giai đoạn 6 - Bảo trì định kỳ: Đơn vị quản lý cần kiểm tra định kỳ hệ thống các mối liên kết thép, xà gồ và hệ thống bao che bên ngoài. Việc bảo trì thường xuyên sẽ giúp ngăn ngừa hư hỏng và kéo dài tuổi thọ sử dụng cho nhà xưởng lên đến hàng chục năm.

>>> Tham khảo thêm: Quy trình thi công nhà xưởng chuẩn, mới nhất.

Việc đầu tư vào kết cấu nhà xưởng đúng tiêu chuẩn ngay từ giai đoạn đầu là chìa khóa giúp doanh nghiệp an tâm sản xuất và bảo vệ tài sản bền vững. Đây là nền tảng vững chắc cho mọi hoạt động tại khu công nghiệp vừa là chiến lược tối ưu hóa chi phí vận hành lâu dài, giúp tăng khả năng cạnh tranh nhờ quy trình thi công nhà xưởng bài bản và khoa học.
