Bộ phận chính của nhà máy điện hạt nhân là gì?

Bộ phận chính của nhà máy điện hạt nhân là gì? Bộ phận chính của nhà máy điện hạt nhân là hệ thống các tổ hợp công nghệ cao khép kín, được thiết kế để chuyển hóa năng lượng từ phản ứng phân hạch hạt nhân thành nhiệt năng, cơ năng và cuối cùng là điện năng. Nhằm cung cấp cái nhìn thực tế dưới góc độ kỹ thuật cấu trúc, bài viết này sẽ phân tích chi tiết từng bộ phận cấu thành và nguyên lý vận hành của nhà máy điện hạt nhân.

Các bộ phận chính của nhà máy điện hạt nhân

1. Cấu tạo và sơ đồ nhà máy điện hạt nhân

Về mặt kết cấu xây dựng và kỹ thuật công nghệ, cấu tạo của một nhà máy điện hạt nhân tiêu chuẩn thường được phân tách thành 5 bộ phận cốt lõi sau:

• Lò phản ứng hạt nhân: Đây là nơi diễn ra và duy trì phản ứng phân hạch hạt nhân dây chuyền có kiểm soát dưới sự giám sát chặt chẽ, đóng vai trò giải phóng lượng nhiệt năng khổng lồ từ các thanh nhiên liệu Uranium.
• Chất làm mát: Hệ thống chất lỏng tuần hoàn đóng vai trò hấp thụ lượng nhiệt tỏa ra từ tâm lò phản ứng để vận chuyển, truyền tải sang bộ phận sinh hơi nước của chu trình phát điện tiếp theo.
• Thanh điều khiển: Cơ cấu điều tiết tốc độ phản ứng phân hạch bằng cách chủ động hấp thụ lượng neutron dư thừa trong vùng hoạt, đảm bảo an toàn tuyệt đối cho hệ thống lò.
• Máy phát hơi nước & Tuabin: Cụm thiết bị cơ khí siêu trường siêu trọng đóng vai trò chuyển hóa nhiệt năng nhận từ chất làm mát thành động năng quay máy phát điện, sản sinh ra dòng điện xoay chiều.
• Tòa nhà bảo vệ: Đây là lá chắn bê tông cốt thép dự ứng lực dày dặn có cấu trúc đa lớp chắc chắn, được thiết kế để ngăn ngừa rủi ro bụi phóng xạ rò rỉ ra môi trường bên ngoài.

Sơ đồ nhà máy điện hạt nhân

2. Nguyên lý hoạt động của nhà máy điện hạt nhân

Việc nắm vững nguyên lý hoạt động của nhà máy điện hạt nhân sẽ giúp chúng ta thấy rõ tính tối ưu, độ bền bỉ và mức độ kiểm soát rủi ro của loại hình công nghệ năng lượng hiện đại này.

2.1. Lò phản ứng hạt nhân

Lò phản ứng là nơi chứa các bó nhiên liệu hạt nhân (thường là các thanh oxit Uranium đã được làm giàu, chứa đồng vị ²³⁵U. Đây là nơi chuyển hóa trực tiếp độ hụt khối lượng của hạt nhân thành nhiệt năng khổng lồ phục vụ cho việc phát điện.

• Cấu tạo nhiên liệu: Vùng hoạt của lò chứa từ hàng chục đến hàng trăm bó nhiên liệu tùy công suất. Mỗi bó gồm nhiều thanh nhiên liệu chứa các viên gốm nén Uranium Dioxide đã được làm giàu (thường từ 2% - 5% đối với lò phản ứng thương mại). Tổng khối lượng nhiên liệu trong vùng hoạt có thể lên tới hàng chục tấn. (Ví dụ: Ở dòng lò hiện đại AP1000 của Westinghouse, vùng hoạt có 163 bó nhiên liệu với tổng khối lượng Uranium khoảng 87 tấn).
• Vỏ lò áp lực (RPV): Để chịu đựng áp suất vận hành cực lớn, thân lò được đúc từ thép hợp kim chịu lực và chịu nhiệt đặc biệt, với độ dày có thể lên tới 20 cm hoặc hơn. Thân lò là một cấu kiện siêu trường siêu trọng, nặng từ hàng trăm tấn trở lên.
• Vai trò phát điện: Lò phản ứng sản sinh công suất nhiệt định mức lớn để chuyển hóa thành điện năng thông qua tuabin hơi nước. Hiệu suất chuyển đổi nhiệt - điện của các lò phản ứng hạt nhân thường đạt khoảng 32% - 35%. Các lò phản ứng thương mại phổ biến hiện nay thường có công suất phát điện ròng dao động từ 1.000 MWe đến 1.600 MWe.

Lò phản ứng hạt nhân AP1000 của Westinghouse

2.2. Chất làm mát

Chất làm mát (ở đây là nước nhẹ được xử lý hóa học cực tinh khiết) chảy liên tục qua tâm lò phản ứng để hấp thụ toàn bộ nhiệt năng sinh ra từ các thanh nhiên liệu, ngăn chặn vùng hoạt bị quá nhiệt gây nóng chảy hạt nhân.

• Thông số áp suất: Đối với loại lò nước áp lực - PWR, nước làm mát được nén dưới áp suất cực cao (ví dụ: áp suất khoảng 155 bar đối với lò VVER hoặc gần 158 bar đối với lò AP1000). Áp suất này giữ cho nước luôn ở trạng thái lỏng mà không bị hóa hơi, dù nhiệt độ đã vượt xa điểm sôi thông thường.
• Lưu lượng tuần hoàn: Hệ thống bơm tuần hoàn chính (RCP) phải đẩy nước đi qua lò với lưu lượng lớn mỗi giờ.
• Nhiệt độ vận hành: Chất làm mát đi vào lò (nhánh lạnh) thường ở mức 290°C - 320°C (554°F - 608°F) (Ví dụ: Ở các dòng lò thế hệ mới như VVER-1200, nước vào lò ở khoảng 298°C và đi ra ở mức gần 329°C).

Hệ thống bơm nước tuần hoàn (RCP)

2.3. Thanh điều khiển

Thanh điều khiển là bộ phận quyết định tính an toàn chủ động của lò phản ứng. Chúng được làm từ các vật liệu có khả năng hấp thụ neutron cực tốt như Cadmium (Cd), Boron (B) hoặc Indium (In).

Bằng cách nâng lên hoặc hạ xuống các thanh điều khiển xen kẽ giữa các thanh nhiên liệu, các kỹ sư có thể điều chỉnh hệ số nhân neutron k:

• Hạ thanh điều khiển xuống sâu: Hấp thụ nhiều neutron dư thừa, làm giảm tốc độ hoặc dừng hoàn toàn phản ứng phân hạch trong tích tắc (k < 1).
• Nâng thanh điều khiển lên: Tăng số lượng neutron tự do để thúc đẩy phản ứng phân hạch mạnh mẽ hơn (k = 1).

Trong trường hợp xảy ra sự cố nguy hiểm, toàn bộ các thanh điều khiển sẽ tự động rơi tự do xuống tâm lò nhờ trọng lực chỉ trong vòng 2 - 4 giây, dừng hoàn toàn phản ứng phân hạch ngay lập tức để bảo vệ hệ thống.

Thanh điều khiển

2.4. Máy phát hơi nước và tuabin

Nhiệt năng tích tụ từ nước vòng sơ cấp sẽ được truyền sang vòng tuần hoàn thứ cấp (không nhiễm xạ) để tạo ra hơi nước áp suất cao làm quay tuabin máy phát điện.

• Bảo toàn nhiệt lượng: Nhà máy được trang bị 4 máy phát hơi nước (Steam Generator). Nước thứ cấp đi vào máy phát hơi nước với lưu lượng 1.602 tấn/giờ cho mỗi máy (tổng cộng 6.408 tấn/giờ cho toàn nhà máy).
• Hơi nước thứ cấp: Nước sôi lên và hóa hơi, tạo ra luồng hơi khô có áp suất tuyệt đối đạt 7,0 MPa (khoảng 70 atm) và nhiệt độ đạt khoảng 285 độ C.
• Tốc độ quay Tuabin: Luồng hơi áp suất cao phun trực tiếp làm quay trục tuabin máy phát điện với tốc độ đồng bộ đạt 3.000 rpm (vòng/phút) đối với lưới điện tần số 50 Hz tại Việt Nam.
• Hiệu suất chu trình: Toàn bộ hệ thống đạt hiệu suất phát điện ròng khoảng 35,9%. Hơi nước sau khi làm quay tuabin sẽ được dẫn tới tháp làm mát để ngưng tụ thành nước lỏng và tiếp tục chu trình tuần hoàn kín mới.

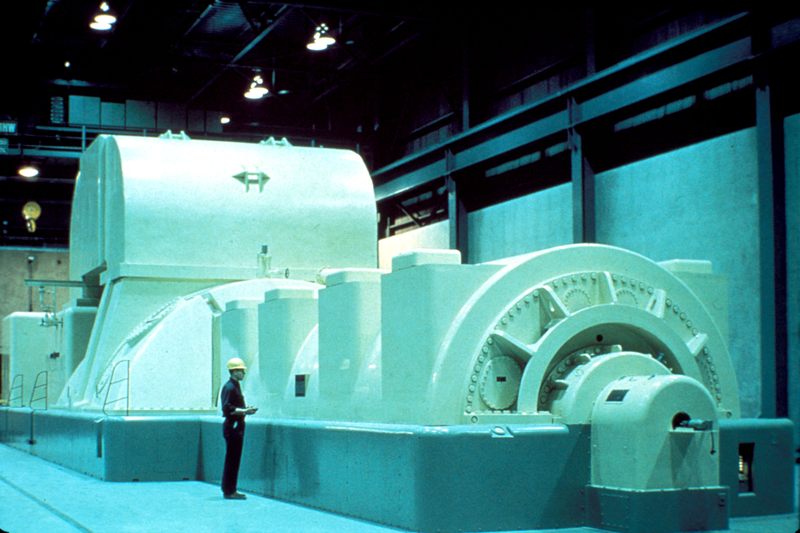

Máy phát hơi nước và tuabin

2.5. Tòa nhà bảo vệ

Tòa nhà bảo vệ (lớp vỏ bọc an toàn) là công trình bê tông cốt thép kiên cố bao bọc toàn bộ lò phản ứng và các thiết bị chứa phóng xạ của vòng sơ cấp. Thiết kế gồm 2 lớp vỏ trong và ngoài độc lập:

• Lớp vỏ trong (Inner Wall): Chế tạo từ bê tông dự ứng lực dày 1,2 m, mặt trong được lót một lớp thép carbon dày 6 mm chịu lực để đảm bảo độ kín tuyệt đối, ngăn rò rỉ khí phóng xạ ra ngoài.
• Lớp vỏ ngoài (Outer Wall): Làm bằng bê tông cốt thép dày từ 1,5 - 2,0 m để bảo vệ nhà máy trước các tác động vật lý khủng khiếp từ bên ngoài.

Tòa nhà được thiết kế để chịu được áp suất nội bộ lên tới 0,5 MPa (5 atm) trong trường hợp xảy ra sự cố đứt đường ống vòng sơ cấp (LOCA). Đồng thời, lá chắn này chịu được va chạm trực diện của một máy bay thương mại nặng 200 tấn bay ở tốc độ 200 m/s (720 km/h) và chống chịu động đất mạnh cấp 8 - 9 theo thang MSK-64.

Tòa nhà bảo vệ

3. Giải đáp các câu hỏi thường gặp

Dưới đây là phần giải đáp trực diện các thắc mắc phổ biến về cấu tạo, tính an toàn và đặc tính kỹ thuật về các bộ phận trong nhà máy điện hạt nhân:

Câu 1: Bộ phận nào trong nhà máy điện hạt nhân dễ xảy ra sự cố nhất?

Trả lời: Hệ thống bơm tuần hoàn chất làm mát và các đường ống áp suất cao của vòng sơ cấp là những vị trí cần được bảo trì, kiểm tra định kỳ nghiêm ngặt nhất. Nếu hệ thống bơm bị mất điện liên tục (như sự cố Fukushima), lò phản ứng sẽ không được làm mát dẫn đến nguy cơ nóng chảy hạt nhân.

Câu 2: Tại sao khói từ tháp làm mát của nhà máy điện hạt nhân không gây ô nhiễm?

Trả lời: Làn "khói" trắng bay ra từ các tháp làm mát khổng lồ thực chất chỉ là hơi nước tinh khiết được ngưng tụ từ vòng tuần hoàn làm mát thứ cấp hoàn toàn sạch. Nó không chứa khí thải carbon hay bất kỳ bụi phóng xạ nào, hoàn toàn thân thiện với môi trường.

Câu 3: Các bộ phận của lò phản ứng hạt nhân nghiên cứu Đà Lạt có giống nhà máy điện hạt nhân không?

Trả lời: Về nguyên lý cơ bản thì giống nhau (đều sử dụng nhiên liệu Uranium, chất làm mát và thanh điều khiển). Tuy nhiên, lò nghiên cứu Đà Lạt chỉ có công suất nhiệt nhỏ (500 kWth) và không có hệ thống tuabin phát điện, mục đích chính là sản xuất dược chất phóng xạ y tế và nghiên cứu khoa học.

Hơi nước ngưng tụ - Làn "khói" trắng bay ra từ các tháp làm mát

Hiểu rõ bộ phận chính của nhà máy điện hạt nhân là gì giúp chúng ta có một cái nhìn khách quan, khoa học và thực tế về mức độ an toàn của loại hình năng lượng này. Với cấu trúc vỏ bọc bảo vệ dày dặn chịu lực tốt, kết hợp cùng hệ thống thanh điều khiển phản ứng tự động rơi khẩn cấp bằng trọng lực, nhà máy điện hạt nhân thế hệ mới chính là giải pháp an toàn bền vững để tự chủ năng lượng quốc gia.
